在運動科學中應用 OptiTrack運動捕捉技術
引言
說到運動捕捉技術，廣為人知的大概就是3D動畫等影視娛樂作品了。然而在許多大眾視野外的領域，運動捕捉技術也在默默發光發熱。遇到障礙物能自動轉彎的掃地機器人，小創面手術，運動員科學訓練，都是基于運動捕捉系統實現的現代科技成果。下面就讓我們深潛其中，看看動捕技術是如何推動這些“科學奇跡”的誕生吧。
機器人輔助訓練
現代生活中，機器人的實際運用越發普及，而隨著技術的發展，各行業及終端消費者對機器人的智能性要求也越來越高。機器人目前已被廣泛應用到工業生產、物流運輸、汽車制造、家用電器等領域，而智能避障功能則成為機器人作業中不可或缺的能力之一。
在機器人避障訓練中，實驗人員可通過光流場計算法研究機器人的自主避障系統（光流場是指機器人于真實三維世界中的運動軌跡在二維平面上的投影），而在設計與分析測試環節，為了驗證避障系統的有效性，科研人員就要用到OptiTrack運動捕捉系統。
該系統可由6個或以上紅外攝像頭組成，在機器人向障礙物移動時，通過捕捉分析機器人身上可反射紅外光線的Marker，在自有軟件Motive Body的坐標系中計算機器人的坐標與障礙物之間的距離、自身旋轉角度等。以O(shè)ptiTrack Prime系列紅外攝像頭為例，運動跟蹤精度誤差可達亞毫米，能定位追蹤標記點位置和運動軌跡，并在避障系統中計算出碰撞時間，幫助機器人判斷左右側光流場矢量信息（包含大小和方向數據），從而做出轉彎避讓的決策。
另一個前端行業較熱的機器人平衡訓練研究也是基于OptiTrack生物（人體）動捕技術。OptiTrack攝像頭通過紅外光學原理捕捉并記錄人類走路、跑步的姿態信息，甚至在崎嶇路面仍能保持平衡的動作數據，并將該數據映射到機器人身上的各個關節，來有效驅動機器人移動。需要注意的是，在將人類動作映射到機器人身上后，由于機器人與人類身體構造的不完全相同，科學家在基于動捕數據的情況下，仍需開發相關控制器來編程控制機器人的平衡，經過億萬次的訓練后，最終使機器人學習并掌握復雜路況下保持平衡的技巧。
醫療及康復訓練
自疫情以來，國家各大醫院都采取了線上會診模式，遠程或線上形式的醫療會診與交流學習成為主流，而虛擬現實與紅外光學動捕技術的開發和應用則使線上醫療會診、高精度手術甚至遠程手術成為可能。
醫生可將具有光學感應作用的Marker固定在患者腿部，并通過計算機斷層掃描（CT掃描）來測量標記點相對于腿部對應內部點的位置，最終通過紅外光學技術捕捉Marker，確定跟蹤標記點的位置，并結合局部測量值，計算出患者腿部的姿勢，從而幫助機器人（手術機械臂）更好的輔助醫療活動。

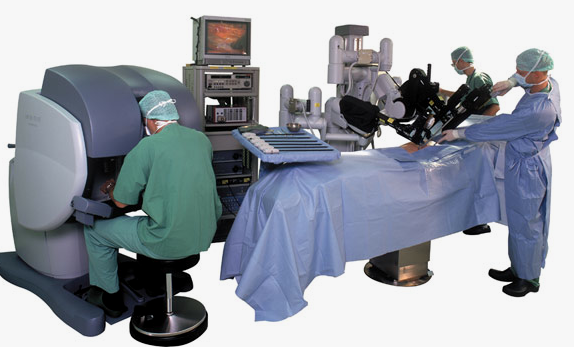

此原理可以幫助醫生在操作屏幕上實時透視骨骼內部的情況，無需再實行大創面手術，有效減少手術時的醫源性損害，大大減輕患者痛苦。這種手術方式還為遠程手術提供了可能，醫生即使不在手術室，也可通過遠程監視器觀察手術患部，并實時控制手術機械臂進行手術操作。
除此之外，傳統的醫療復健過程中，醫生只能根據普遍患者的情況給出患者大概的康復時間建議，而使用該技術后，患者則可以隨時復診并得知自己患處的實時恢復情況，并根據相應情況調整復健計劃。
運動員動作分析
以往訓練時，運動員所需掌握的動作要領常通過有經驗的教練所得，而紅外動作捕捉技術則為傳統的經驗型訓練提供了有力的數據支持，讓訓練過程更加高效。通過捕捉和分析世界頂尖運動員的動作數據，訓練者能更好地對比和判斷訓練動作差距，并指導其加以改正和優化。此外，教練還能比較受訓者前后動作的差異，選取合適的運動軌跡方案。
值得一提的是，以O(shè)ptiTrack產品為核心的高爾夫運動解決方案Gears Golf，得到了全球高爾夫愛好者喜愛。運動員穿上附著了Marker的運動捕捉服，手持附著了七至八個Marker、不同大小、不同型號的高爾夫球桿，進行揮桿練習。該運動捕捉服由上衣、褲子和特制鴨舌帽組成，Marker依次被附著在動捕服的關鍵骨骼位置點上。同時，不同型號、不同大小的高爾夫球桿內也嵌有一定數量的Marker。
在揮桿過程中，OptiTrack紅外攝像頭能夠捕捉到運動員的身體運動軌跡、姿態、球桿運動軌跡、揮桿角度及球桿自轉角度等，同時OptiTrack P17W高速相機通過高頻率拍攝能捕捉球桿觸球瞬間呈現出的角度和位置，有效幫助受訓者達成規范的訓練姿態和訓練成果。
OptiTrack運動捕捉系統結合測力平臺，借助運動數據解算和大數據分析系統，運動員還能比較其腳跟或腳尖突然改變方向時對膝蓋的影響，預防不必要的骨骼損傷。
結語
“動”是常態，也是圖形生成、理解與呈現的核心研究對象。
生命在于運動，捕捉還原精彩。
